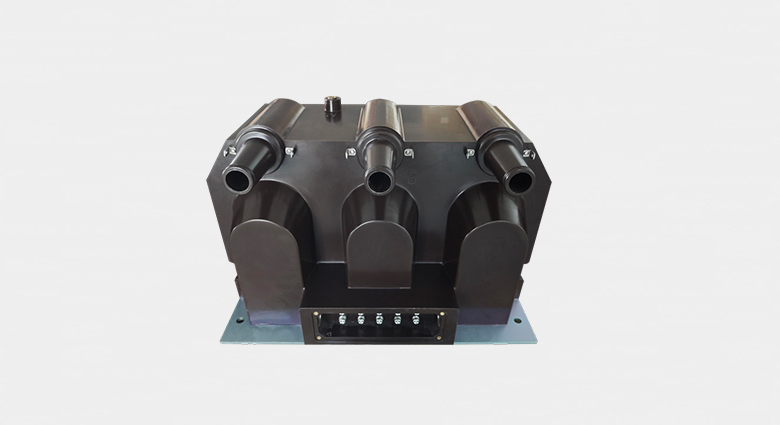

本系列互感器為支柱式結構，采用環氧樹脂全封閉澆注，互感器由三臺獨立的互感器繞組通過Y-Y接線方式連接，運行時其中性點外接消諧裝置， 實現三相電壓系統的電壓測量和保護。本型號互感器一次側自帶高壓熔斷器，在系統發生故障時可有效的保護互感器本體，節省安裝空間的尺寸，尺寸小、重量輕、適宜于任何位置、任意方向安裝。

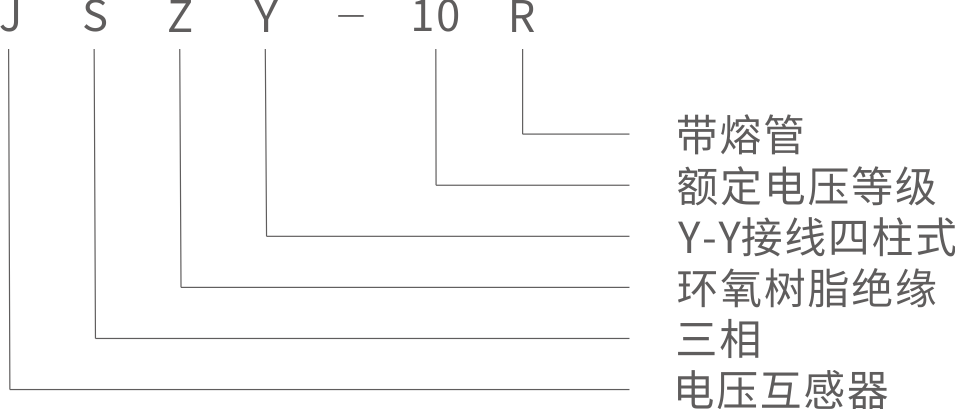

型號說明：

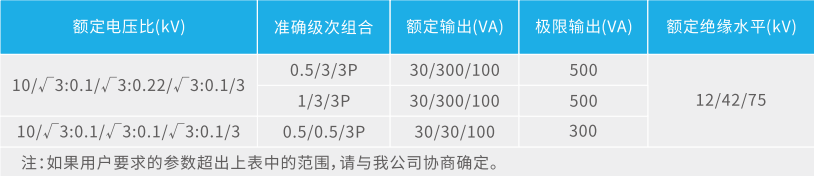

參數表：

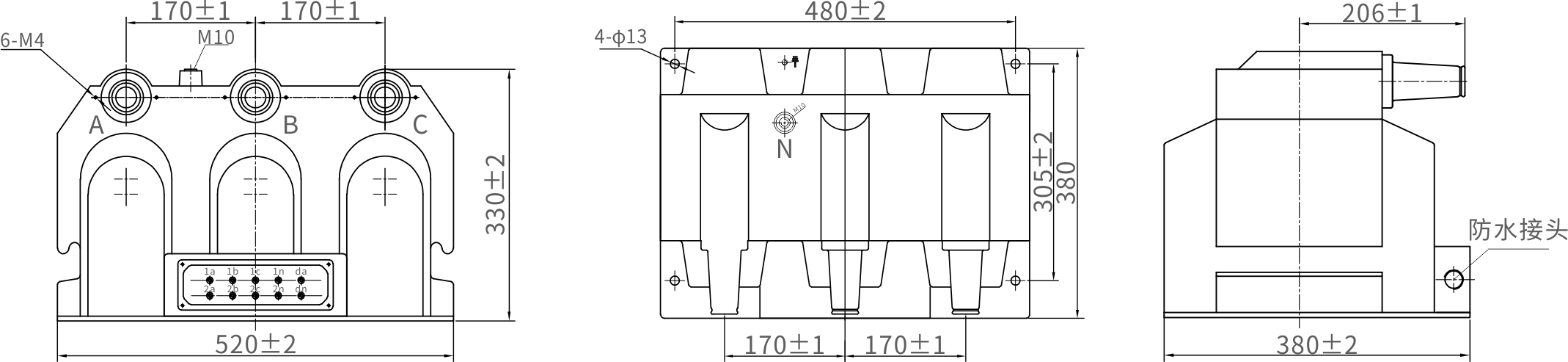

外觀尺寸圖：
