產品概述

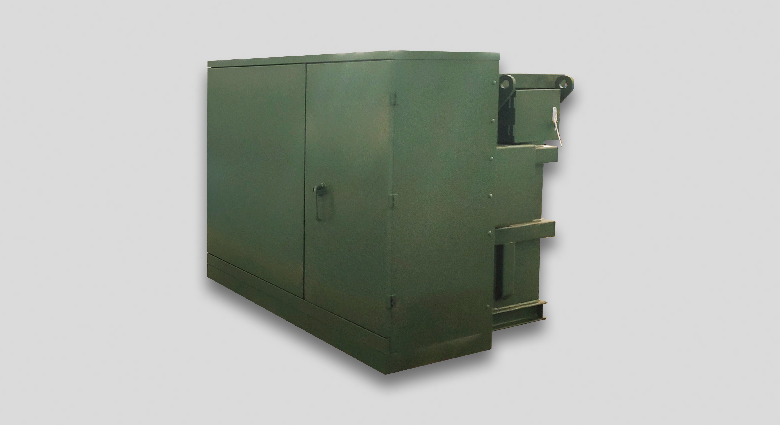

康晉三相箱式變壓器是一種油浸式三相商用墊裝配電變壓器，專門用于戶外安裝在混凝土墊上，并為商業、工業和機構提供地下配電。它有正面帶電和正面不帶電結構，適用于終端型饋電和環網型饋電，帶或不帶絲錐的應用。變壓器使用鋁或銅繞組，經過優化，可最大限度地提高效率和減少占地面積。它有很多優點：電壓高、中性點無漂移、損耗低、體積小、性價比高、安全環保等。

適用標準

三相箱式變壓器的設計和測試符合行業標準，包括ANSI C84.1-2006和IEEE C 57.12.00-2000，GB/T 1094.1-2013。

產品適用范圍

高壓高達40.5 kV，額定功率高達7500 kVA

產品類型

終端型饋電

標準功能：

?50或60 Hz操作

?繞組平均溫升65oC。

? 終端和環形饋電布置。

?高壓端子的正面不帶電和帶電類型。

?螺栓固定式機柜，帶可拆卸門檻，深度如下：

-19“深，適用于300kVA至750kVA

-22“深，適用于1000kVA至1500kVA

-24“深，適用于2000 kVA至3750kVA

-30“深，適用于5000千伏安至7500kVA

? 油罐：低碳鋼

?鋼制高壓/低壓隔板

?高壓和低壓帶五頭螺栓的掛鎖設施，三點閉鎖機構。

?帶120?固定桿的鉸鏈?zhǔn)胶蜕凳礁邏汉偷蛪焊糸g門

? 不銹鋼門鉸鏈

?可拆卸門檻，便于安裝

?三點式安全閂鎖門

?符合ANSI要求的永久銘牌。

?ANSI油罐接地板。

?一英寸排油閥和取樣器。

?自動式泄壓閥。

?四（4）個吊耳

?帶手孔的焊接蓋

?加油塞

?可拆卸的低壓中性接地帶；按要求

? 耐用、耐腐蝕粉末涂料飾面，蒙塞爾綠色7GY3.29/1.5

? 根據最新ANSI和IEEE標準設計，制造和測試。

可選功能和附件：

?特定的客戶應用和新的DOE效率要求。

?油位計

?液體溫度表

? 壓力真空計

? 提供銅和鋁繞組。

? 雙高壓額定值。

?  內部沖出式熔絲.

?  限流熔斷器

? 內部油浸式部分范圍限流熔斷器。

?帶擋板和不帶擋板的卡口式保險絲座。

?內部油開關（終端型或環網型）。

?油下內部避雷器。

?低壓塑殼斷路器。

?特殊顏色。

?部分不銹鋼設計（柜門檻和罐底）

?30”或34”或40”英寸深深機柜

?CT或PT，包括安裝支持

?低壓外部安裝的塑殼斷路器

?外置式電度表

?  輕巧的翻蓋式機柜

?  其他外部安裝的銘牌

結構特點：

鐵芯：

鐵芯采用精密切割、無毛刺、晶粒取向的硅鋼制成。許多級別的鐵芯用鋼可用于優化鐵芯效率，降低損耗。

線圈：

箱式變壓器采用矩形線圈配置，具有繞線式、高壓一次繞組和片狀二次繞組。該設計最大限度地減少了短路產生的軸向應力，并提供了分接接頭的磁平衡。

線圈采用高質量的繞線機進行繞線，提供嚴格的張力控制和導線布置，以實現卓越的短路強度和最大效率。

鐵芯和線圈組件：

箱式變壓器鐵芯和線圈組件用重型鋼端支撐，以防止矩形線圈在短路條件下變形。

使用壓機將板夾緊到位，然后焊接或螺栓連接以形成實心鐵芯和線圈

裝配

油罐：變壓器油箱的設計具有高強度，易于操作、安裝和維護。油罐使用精密切割、熱軋、酸洗和涂油的鋼材焊接。

測驗：

康晉對制造的每臺變壓器進行例行測試，包括以下測試。

?所有繞組的電阻測試。

?額定電壓和所有分接接頭的比率測試。

?額定電壓下的極性和相位關系測試。

?額定電壓下無負載損耗。

?額定電壓下的勵磁電流。

?阻抗和負載損耗。

?施加電壓測試。

?感應電壓測試。

?全波脈沖試驗。

?機械泄漏試驗。
